В интернет-магазине Центр Крепежа в Нижнем Новгороде Вы можете купить распорные анкерные болты с гайкой по низкой цене оптом и в розницу. Стоимость может быть ещё ниже – получите скидку 3% или 5%: она автоматически появится в корзине при добавлении товаров на общую сумму 1000 или 3000 рублей.
Для того, чтобы купить анкер-гайку по оптовой цене со скидкой 10%, зарегистрируйтесь на нашем сайте как юридическое лицо и сделайте заказ на 3000 рублей.
Распорный анкерный болт со шпилькой и гайкой предназначен для сквозного монтажа конструкций к бетону, кирпичу, камню. Не подходит для пенобетона, гипсолита, гипсокартона, и других материалов с низкой плотностью.
Он широко используется при установке массивных металлоконструкций, швеллеров, опор, колонн, балок, ограждений, консолей, приборов и оборудования и др.

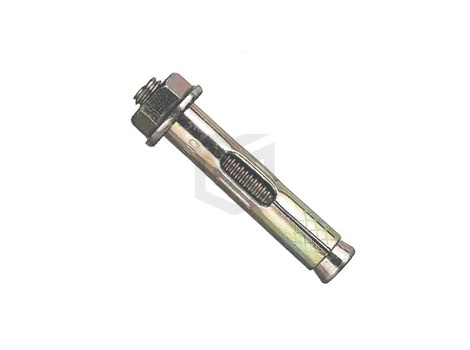

Конструкция распорного анкера с гайкой очень проста: он состоит из резьбовой шпильки с коническим концом, вставленной в металлическую двухраспорную гильзу с прорезями-лепестками, на другом конце шпильки - гайка со стопорной шайбой. При закручивании гайки, шпилька втягивается в гильзу и распирает её лепестки, надежно фиксируя анкер в отверстии.
Особенность анкера с гайкой - при вкручивании его суммарная длина увеличивается за счёт выступающего свободного конца шпильки. Это упрощает монтаж конструкций, но сказывается на эстетичности анкерного соединения.
Анкерные болты с шестигранной гайкой изготовлены из оцинкованной углеродистой стали. Такой анкер обеспечивает надежное соединение, устойчивое к большим физическим нагрузкам и коррозии, что делает его незаменимым как во внутренних, так и в наружных строительных работах:
От того, насколько правильно был произведен монтаж анкера, зависит надежность всего крепления. Процесс установки анкерного болта со шпилькой и гайкой включает следующие шаги:
Основные технические характеристики и размеры анкерных болтов с гайкой приведены в таблице ниже.
Обозначение анкера с гайкой |
Резьба |
Диаметр сверла, мм |
Длина анкера, мм |
min глубина при сквозном монтаже, мм |
min глубина анкеровки, мм |
max толщина прикрепляемого материала, мм |
min вырывающая сила, кН (бетон В25) |
Допустимый изгибающий момент, Нм |
max крутящий момент при анкеровке, Нм |
8х25 |
М6 |
8 |
45 |
40 |
35 |
5 |
10,5 |
5,2 |
10 |
8х40 |
М6 |
8 |
45 |
40 |
35 |
5 |
10,5 |
5,2 |
10 |
8х65 |
М6 |
8 |
70 |
65 |
35 |
30 |
10,5 |
5,2 |
10 |
8х85 |
М6 |
8 |
90 |
85 |
35 |
50 |
10,5 |
5,2 |
10 |
10х40 |
М8 |
10 |
45 |
40 |
40 |
10 |
13,1 |
12,9 |
25 |
10х50 |
М8 |
10 |
55 |
50 |
40 |
10 |
13,1 |
12,9 |
25 |
10х60 |
М8 |
10 |
65 |
60 |
40 |
20 |
13,1 |
12,9 |
25 |
10х75 |
М8 |
10 |
80 |
75 |
40 |
35 |
13,1 |
12,9 |
25 |
10х95 |
М8 |
10 |
100 |
95 |
40 |
55 |
13,1 |
12,9 |
25 |
10х125 |
М8 |
10 |
130 |
125 |
40 |
85 |
13,1 |
12,9 |
25 |
10х130 |
М8 |
10 |
135 |
130 |
40 |
90 |
13,1 |
12,9 |
25 |
10х150 |
М8 |
10 |
155 |
150 |
40 |
110 |
13,1 |
12,9 |
25 |
10х180 |
М8 |
10 |
185 |
180 |
40 |
140 |
13,1 |
12,9 |
25 |
12х60 |
М10 |
12 |
65 |
60 |
35 |
25 |
18,3 |
25,7 |
40 |
12х75 |
М10 |
12 |
80 |
75 |
50 |
25 |
18,3 |
25,7 |
40 |
12х100 |
М10 |
12 |
105 |
100 |
50 |
50 |
18,3 |
25,7 |
40 |
12х130 |
М10 |
12 |
135 |
130 |
50 |
80 |
18,3 |
25,7 |
40 |
12х150 |
М10 |
12 |
155 |
150 |
50 |
100 |
18,3 |
25,7 |
40 |
12х180 |
М10 |
12 |
185 |
180 |
50 |
130 |
18,3 |
25,7 |
40 |
12х200 |
М10 |
12 |
205 |
200 |
50 |
150 |
18,3 |
25,7 |
40 |
12х220 |
М10 |
12 |
225 |
220 |
50 |
170 |
18,3 |
25,7 |
40 |
12х250 |
М10 |
12 |
255 |
250 |
50 |
200 |
18,3 |
25,7 |
40 |
12х280 |
М10 |
12 |
285 |
280 |
50 |
230 |
18,3 |
25,7 |
40 |
12х300 |
М10 |
12 |
305 |
300 |
50 |
250 |
18,3 |
25,7 |
40 |
14х200 |
М12 |
14 |
205 |
200 |
50 |
150 |
|
|
|
14х250 |
М12 |
14 |
255 |
250 |
50 |
200 |
|
|
|
16х65 |
М12 |
16 |
70 |
65 |
60 |
5 |
22,8 |
32,1 |
50 |
16х110 |
М12 |
16 |
115 |
110 |
60 |
50 |
22,8 |
32,1 |
50 |
16х150 |
М12 |
16 |
155 |
150 |
60 |
90 |
22,8 |
32,1 |
50 |
16х180 |
М16 |
16 |
185 |
180 |
60 |
120 |
22,8 |
32,1 |
50 |
16х220 |
М16 |
16 |
225 |
220 |
60 |
160 |
22,8 |
32,1 |
50 |
16х250 |
М16 |
20 |
255 |
250 |
60 |
190 |
22,8 |
32,1 |
50 |
20х75 |
М16 |
20 |
80 |
75 |
60 |
15 |
27,4 |
32,1 |
50 |
20х107 |
М16 |
20 |
112 |
107 |
60 |
47 |
27,4 |
38,5 |
60 |
20х110 |
М16 |
20 |
115 |
110 |
60 |
50 |
27,4 |
38,5 |
60 |
20х150 |
М16 |
20 |
155 |
150 |
60 |
90 |
27,4 |
38,5 |
60 |
20х200 |
М16 |
20 |
205 |
200 |
60 |
140 |
27,4 |
38,5 |
60 |
20х300 |
М16 |
20 |
305 |
300 |
60 |
240 |
27,4 |
38,5 |
60 |
Максимальная нагрузка на анкер не должна превышать указанную в таблице величину более, чем на 25%.
В интернет-магазине Центр Крепежа в Нижнем Новгороде можно купить оцинкованный анкерный болт со шпилькой и шестигранной гайкой по цене от 3,5 рублей за штуку.
Выберите нужный размер анкера с гайкой, нажмите кнопку «в корзину» и оформите заказ. Укажите удобный способ получения - самовывоз или курьерскую доставку по Нижнему Новгороду от 200 руб. На все анкера действует скидка 3% при заказе от 1000 рублей.
